2.7VIN,5VOUT,360KHz,电荷泵升压芯片,XZ3120

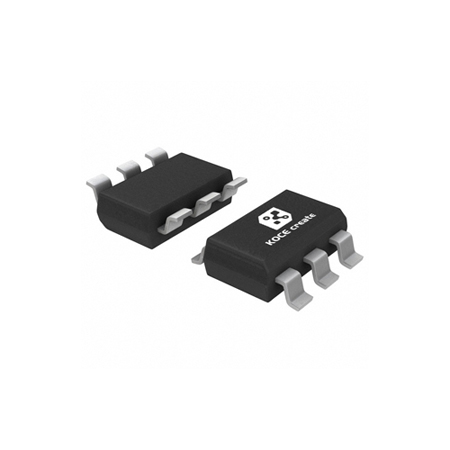

封装：SOT23-6
电压精度：±2%
输入电压：2.7-4.5V
输出电压：4.9V
输出电流：110mA/230mA
最高工作频率：360KHz
静态电流：170uA
业务联系请扫码：
产品概述
这是一款低噪声，360KHz恒定频率的电容式升压转换器。4.9V输出的最小只需 2.7V的输入电压（单节锂电）即可。它有恒频率运行在各负载等级的特征。升压电路不需要电感，通过EN脚可以控制关断输出。热关机和电流限制电路可以让芯片避免从VOUT至地的短路。高开关频率的使用最大限度的缩小了芯片的面积，从而允许使用微小的陶瓷电容。关断时，负载从输入端断开，并且静态电流被降至<1μA。采用 SOT23-6 封装。
产品特点
● 固定输出电压： 4.9V
● 输入电压范围：2.7V~4.5V
● 输出电流： 110 mA （3.0V输入）
230 mA （3.6V输入）
● 360KHz恒定频率
● 从输入端关断负载
● 静态关断电流<1 μ A
● 短路保护和软启动功能
● SOT23-6封装
产品应用
● 单节锂电升压电源
● USB 端口驱动
● 白光 LED背光
● 智能卡读卡器
以上参数仅供参考，具体数据请查阅相关规格书，索取资料请联系相关销售人员，我们将热情为您服务！
以下参数仅供参考，请具体查询对应规格书，索取资料请联系我们销售人员，我们将热情为您服务！
封装：SOT23-6
电压精度：±2%
输入电压：2.7-4.5V
输出电压：4.9V
输出电流：110mA/230mA
最高工作频率：360KHz
静态电流：170uA
