概述
这是一款由基准电压源、振荡电路、误差放大电路、相位补偿电路、电流限制电路等构成的 CMOS 升压型DC/DC LED 驱动。内置了低导通电阻的增强型N 沟道功率MOSFET，因此适用于需要高效率、高输出电流的应用电路。另外，可通过电流检测端子连接电流检测电阻(RSENSE ) 来限制输出电流，还可通过FB脚外接电阻来设置输出电压。外围的输出电容可使用陶瓷电容器。采用了SOP8 封装，散热性好，可适用于高密度安装高精度高效率的应用。
特点
●输入电压范围：2.5V-6.0V
●带载输出：9W
●工作频率：1.0MHz
●输出电压：<20V
●内部软启动，欠压保护，过温保护
●通过电流检测脚可以支持200Hz-200KHz调光频率
●封装：SOP8
应用
●大功率WLED驱动
●2串LED灯
●3串LED灯
以下参数仅供参考，请具体查询对应规格书，索取资料请联系我们销售人员，我们将热情为您服务！

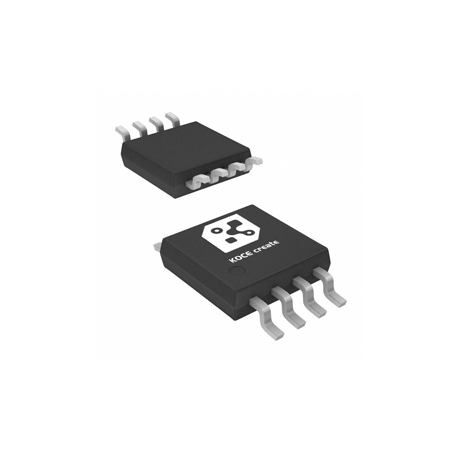

封装：SOP-8
输入电压：2.5-6.0V
输出功率：9W
占空比：78%
静态电流：48uA
开关频率：1.0MHz
