产品概述

这是一款高功率密度的同步整流升压转换器，集成两个低导通电阻的功率开关来减低导通功率损耗，为便携设备提供高效率、小型化的供电方案。 芯片 具有2.7 ~ 12V的宽输入电压范围，输出电压最高至 12.6V，具备 10A 开关电流能力，可提供 30W 功率输出。芯片采用电流模COT控制架构调整输出电压， 重载时工作在PWM 模式，轻载时可通过 MODE pin在PFM 模式和 FPWM 模式之间选择，避免较低的开关频率引起的应用问题， 同时可通过外部电阻在200 kHz~2.2 MHz 之间设定FPWM 模式开关频率。 芯片还具有可编程的峰值限流和软启动时间。除此之外，包含有UVLO、 OVP 和 OTP 等保护功能。

产品特性

•  高效率:90%  @ VIN = 3.3 V, VOUT = 9 V,IOUT = 3 A

•  输入电压范围： 2.7 ~ 12 V

•  输出电压范围： 4.5 ~ 12.6 V

•  低关断电流： 1 ~ 3 uA

•  低RDS(ON)的内部开关 (低侧/高侧)：13 mΩ / 16 mΩ

•  可调开关频率： 200 kHz ~ 2.2 MHz

•  轻载时可选择工作模式： PFM / FPWM

•  可调峰值电流限流

•  可调软启动时间

•  输出过压保护13.4 V

•  过温保护150 °C

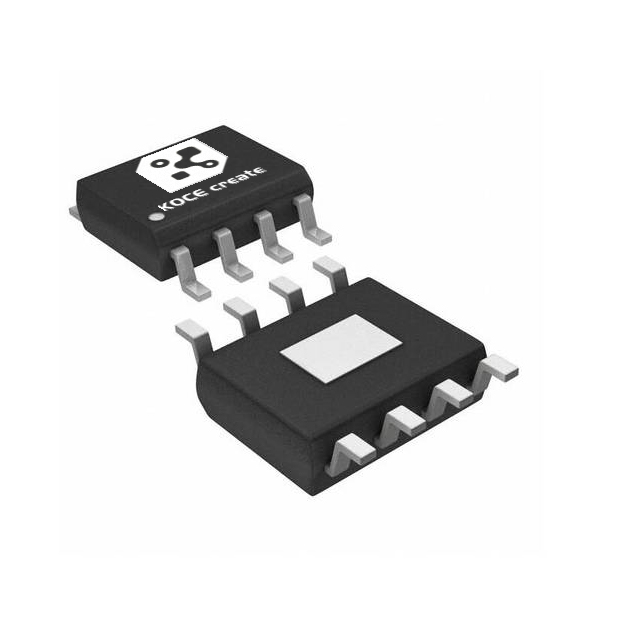

 •  封装尺寸：ESOP16  DFN20L

产品应用

• 快充移动电源、电子烟、蓝牙扬声器、

• 便携式手持POS终端。
