产品概述

这是一款高效率，稳定可靠的高亮度LED 灯恒流驱动控制芯片，内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED 灯串的恒流驱动。芯片采用固定关断时间的峰值电流控制方式，其工作频率最高可达350KHz，可使外部电感和滤波电容体积减小，效率提高，节省PCB 面积。关断时间可通过外部电容进行调节，工作频率也可根据用户要求进行调节。在EN 端加PWM 信号，可调节LED 灯的亮度。通过调节外置电流检测电阻的阻值来设置流过LED 灯的电流，支持外加电压线性调光，流过LED 灯的电流可从几十毫安到3安培变化。 采用ESOP8 封装，散热片内置接SW 脚。

产品特点

●工作电压范围：5V-60V
●输出电流：3A
●高效率：92%
●过温保护
●PWM调光，线性调光
●关断时间可调
●内置电流采样前沿消隐电路

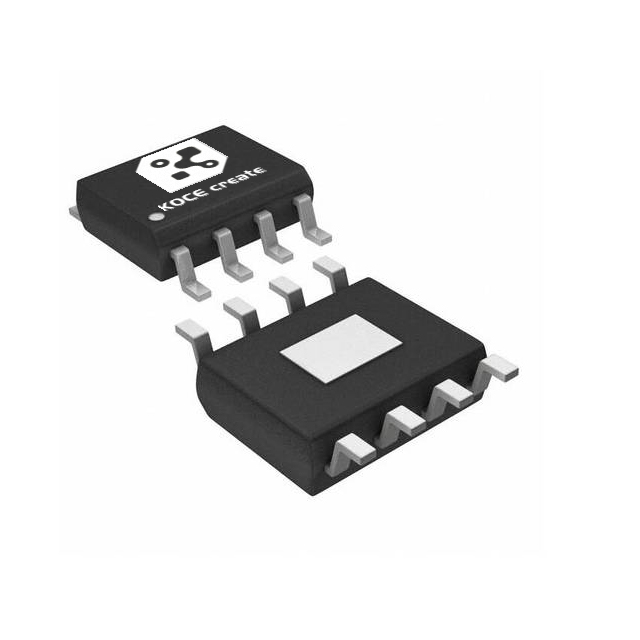

●产品封装：ESOP8

产品应用

●车载LED灯，自行车灯，电瓶车灯
●LED射灯，
●LED背光灯，
●LED强光手电筒。
