产品概述

这是一款具有涓流，恒流，恒压充电模式的锂电池充电控制芯片，可以单个锂电池进行快速高效地充电。具备较宽的输入电源范围，工作在 450KHz 的开关频率下，采用电流模式 PWM 降压型开关结构，为锂电池快速充电提供了微型、简单且高效的解决方案。芯片由外部 Sense 电阻设定充电电流的大小，电流精度达到±10%以内；内部由分压电阻和精准的参考电压将每节电池的浮充电压设定为4.2V，同时具有高达±1%的精度。内部含有定时器设定涓流充电时间和电流模式充电时间。当充电结束后，如果电池电压降到比浮充电压低大约 3.5%时，控制器自动重新对电池进行充电。当输入电源去掉之后，芯片自动进入休眠模式。芯片有对电池温度进行实时检测功能，具备自恢复功能。

产品特点

● 宽范围电源电压：6V~20V－（电池充电电压：4.2V）

● 高效电流模式PWM控制结构450KHz开关频率

● 高达2A的充电电流

● 充电结束时电流检测输出

● 3小时充电终止定时器

● ±1% 的充电电压精度

● ±10% 的充电电流精度

● 防倒灌电流低至9µA

● 自动给电池再充电

● 电池电压较低时自动进入涓流充电模式

● 输入电源去除自动进入休眠模式

● 电池温度检测

● 采用低ESR的陶瓷电容输出稳定

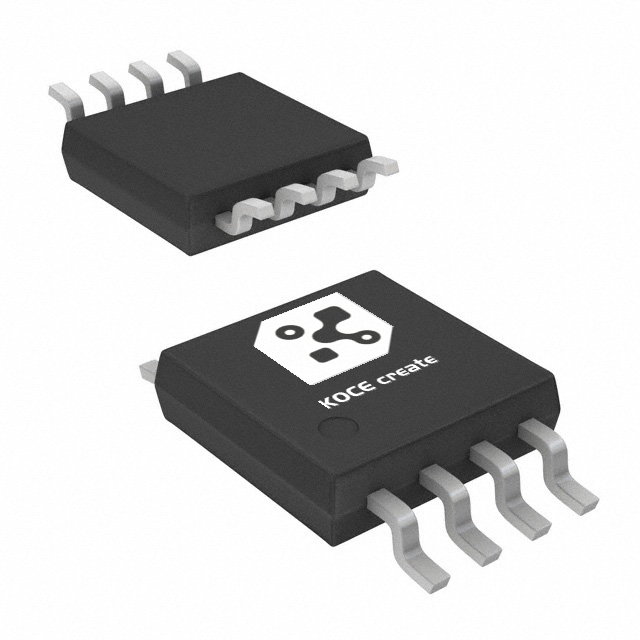

● 产品封装： SOP8 封装。

产品应用

● 充电设备，

● 平板电脑，笔记本电脑，

● 便携式设备、各种充电器等。
