300mA,100KHz升压芯片
概述
这系列DC/DC升压转换芯片是采用CMOS 工艺制造,PFM开关型,改善了开关电路固有的噪声问题,减小对周围电路的干扰和输出纹波。启动电压0.9V和低至0.8V的保持电压,6uA的低静态电流,输出电压从 2.0V~7.0V,振荡频率为 100KHz(典型值)。有内置开关晶体管,其组成 DC/DC 升压电路只需接三个外围元件:一只肖特基二极管、一只电感和一只电容。如果需要更大的输出电流,可以使用外置开关晶体管满足产品需要。如果对电压值有特殊的要求,常有的固定电压输出没有需要的电压值,可以选择使用输出电压可调型,根据需求设置输出电压。
产品特点
●工作电压范围:0.8V-8V
●输出电压精度:±2.5%
●工作效率:85%

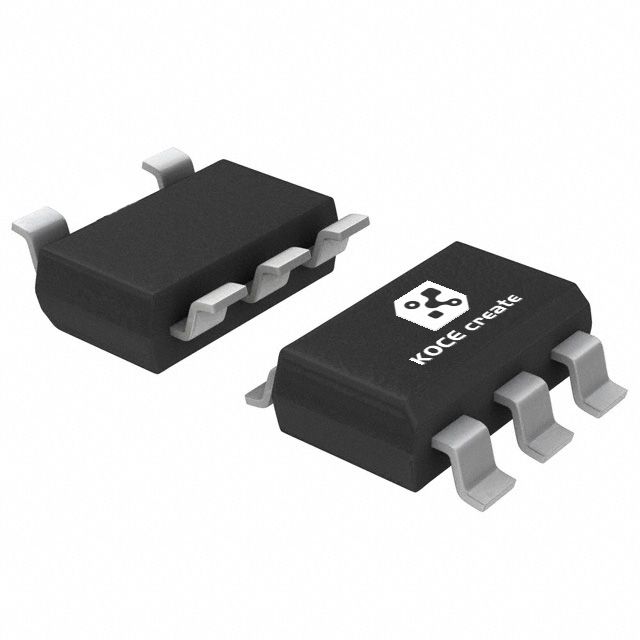

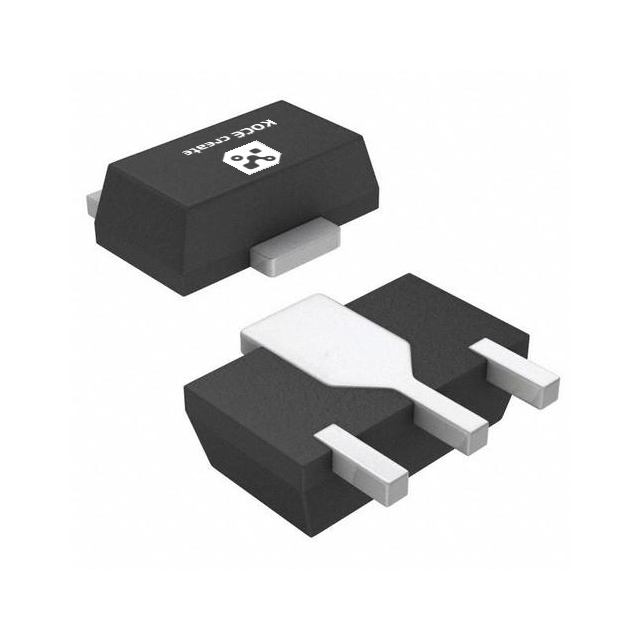

●产品封装:SOT23,SOT89
产品应用
●无线鼠标、无线键盘等电脑周边产品,
●照相机、摄象机、VCR、PDA等数码产品,
●手持电话、手机等通讯产品,
●电动玩具等便携式设备的电源部分。
以上参数仅供参考,具体数据请查阅相关规格书,索取资料请联系相关销售人员,我们将热情为您服务!
以下参数仅供参考,请具体查询对应规格书,索取资料请联系我们销售人员,我们将热情为您服务!
启动电压(V) | 输出电压(V) | 精度 % | 输出电流 | 静态电流 | 转换效率 | 封装 |
---|---|---|---|---|---|---|
0.9 | 2.7-5.6V | 2.5 | 100-300mA | 6uA | 85% | SOT-89-3,SOT-23-3/5 |
