电荷泵升压型转换芯片
概述
这是一款低噪声,1.2MHz或者400KHz固定频率的电容式电压倍增器。如果负载电流小于45mA时,轻负载模式将会启动。3.3V输出的最小只需1.8V的输入电压(2节碱性电池)即可提供3.3V的固定输出。5.0V输出的最小只需 2.7V的输入电压(单节锂电)即可提供5.0V 的固定输出。它有恒频率运行在各负载等级的特征。内置的软启动电路可防止启动时的电流过冲。热关机和电流限制电路可以让芯片避免从VOUT至地的短路。高开关频率的使用最大限度的缩小了芯片的面积,从而允许使用微小的陶瓷电容。关断时,负载从输入端断开,并且静态电流被降至<1μA。采用 SOT23-6 封装。
产品特点
● 固定输出电压: 3.3 V, 3.6V,5.0V
● 输入电压范围: 1.8V~3.3V(3.3V输出)
2.7~5.5V(5.0 V输出)
● 输出电流: 150 mA (3.3 V输出)
250 mA (5.0V输出)
● 恒频率运行在各负载等级
● 1.2MHz或者400KHz恒定频率
● 从输入端关断负载
● 静态关断电流<1 μ A
● 短路和温度保护

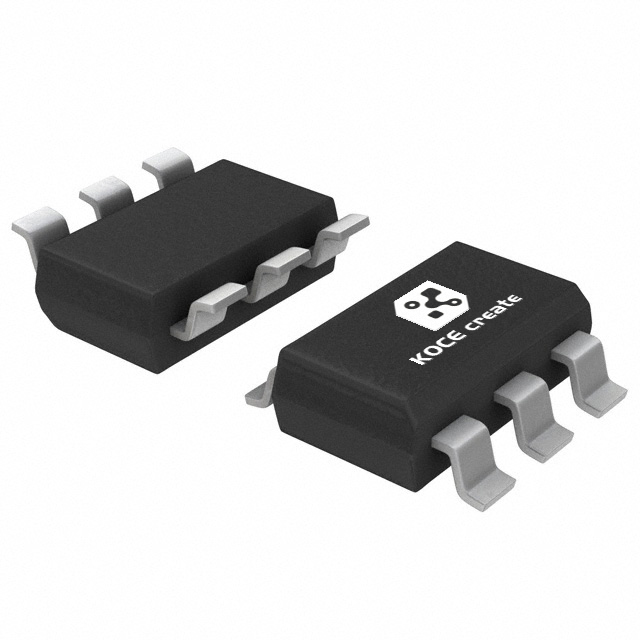

● SOT23-6L封装
产品应用
● 两节碱性电池至3.3V,3.6V,单节锂电升至5V
● USB 端口驱动
● 白光 LED
● 手持设备
以上参数仅供参考,具体数据请查阅相关规格书,索取资料请联系相关销售人员,我们将热情为您服务!
以下参数仅供参考,请具体查询对应规格书,索取资料请联系我们销售人员,我们将热情为您服务!
输出电压 | 输入电压 | 最大电流 | 静态电流 | 振荡频率 | 保护功能 | 封装 |
---|---|---|---|---|---|---|
1.0V | 1-4.4V | 0.6V | 500mA | 260uA | 94% | SOT23-6 |
启动电压 | 输入电压 | 保持电压 | 最大电流 | 静态电流 | 转换效率 | 封装 |
---|---|---|---|---|---|---|
1.0V | 1-4.4V | 0.6V | 500mA | 260uA | 94% | SOT23-6 |
