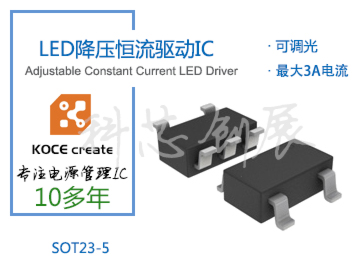

XZ7138B,3A,低功耗,可调光LED恒流驱动IC

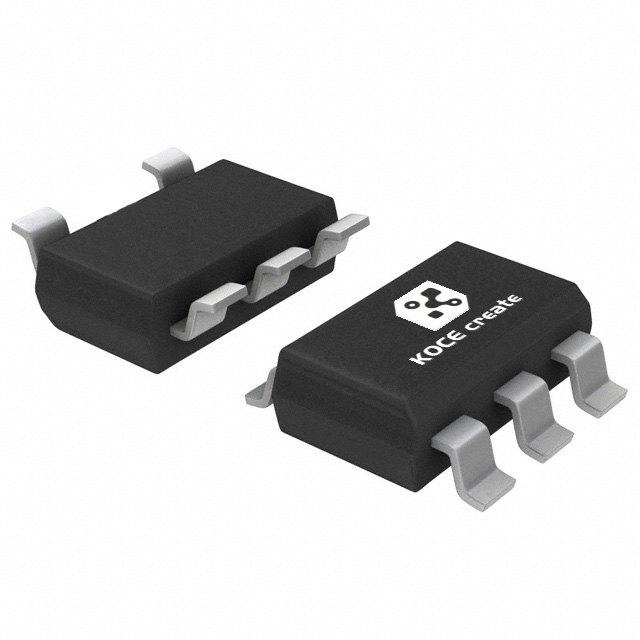

封装：SOT23-5
输入电压：3.0V-5.5V
输出电流：ADJ(20mA-3.0A ±5% )
低压差：230mV
工作电流：48uA
CS电压：100mV
PWM调光频率：200Hz-10KHz
业务联系请扫码：
概述
这是一款是可以PWM调光的低压差、输出电流20mA-3000mA内可设置的LED恒流驱动芯片。外围简单，器件少，只需一个外接电阻和一个NMOS管，就可构成一个完整的LED恒流驱动电路，调整外接电阻，可以调节输出电流。通过DIM脚可以进行PWM调光，也可以通过它来关闭LED。芯片内置过温保护，超过120℃，会减小输出电流。可以通过外部钳位电路是芯片VDD电压保持在工作电压范围，驱动电源电压可以扩展到400V。
产品特点
●VDD工作电压范围：3.0V-5.5V
●输出电流：ADJ(20-3000mA)
●工作电流：48uA
PWM调光频率：200Hz-10KHz
●产品封装：SOT23-5
产品应用
●线性LED照明驱动，
●低功耗便携式照明设备。
以下参数仅供参考，请具体查询对应规格书，索取资料请联系我们销售人员，我们将热情为您服务！
封装：SOT23-5
输入电压：3.0V-5.5V
输出电流：ADJ(20mA-3.0A ±5% )
低压差：230mV
工作电流：48uA
CS电压：100mV
PWM调光频率：200Hz-10KHz
