XZ7138,3A,可调光LED恒流驱动IC

XZ7138,3A,可调光LED恒流驱动IC

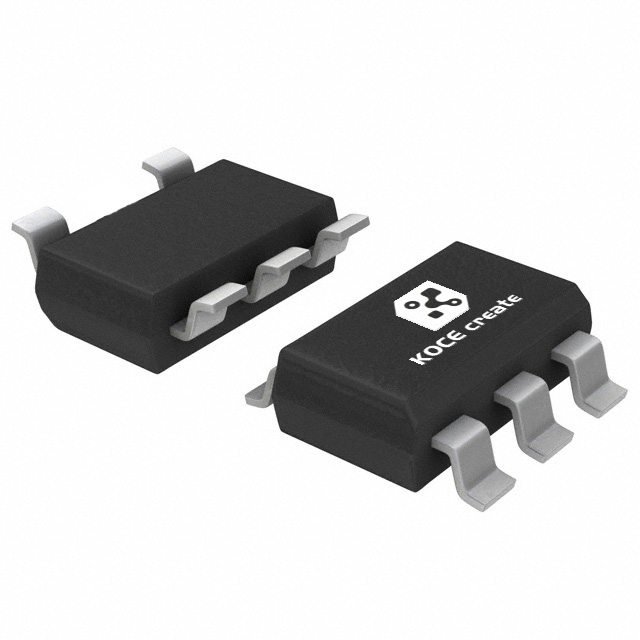

封装:SOT23-5

输入电压:3.0V-5.5V

输出电流:ADJ(100mA-3.0A   ±5% )

低压差:250mV

工作电流:250uA

CS电压:100mV

PWM调光频率:100Hz-30KHz

业务联系请扫码:



概述
这是一款是可以PWM调光的低压差、输出电流100mA-3000mA内可设置的LED恒流驱动芯片。外围简单,器件少,只需一个外接电阻和一个NMOS管,就可构成一个完整的LED恒流驱动电路,调整外接电阻,可以调节输出电流。通过DIM脚可以进行PWM调光。芯片内置过温保护,超过120℃,会减小输出电流。可以通过外部钳位电路使芯片VDD电压保持在工作电压范围,驱动电源电压可以扩展到400V。
产品特点
●VDD工作电压范围:3.0V-5.5V
●输出电流:ADJ(100-3000mA)
工作电流:250uA
PWM调光频率:100Hz-30KHz
●产品封装:SOT23-5
产品应用
●线性LED照明驱动,
LED手电筒,LED台灯,矿灯,日光灯。



以下参数仅供参考,请具体查询对应规格书,索取资料请联系我们销售人员,我们将热情为您服务!

封装:SOT23-5

输入电压:3.0V-5.5V

输出电流:ADJ(100mA-3.0A   ±5% )

低压差:250mV

工作电流:250uA

CS电压:100mV

PWM调光频率:100Hz-30KHz
