XZ7140,1.5A,可调光,内置MOS的LED恒流驱动IC

XZ7140,1.5A,可调光,内置MOS的LED恒流驱动IC

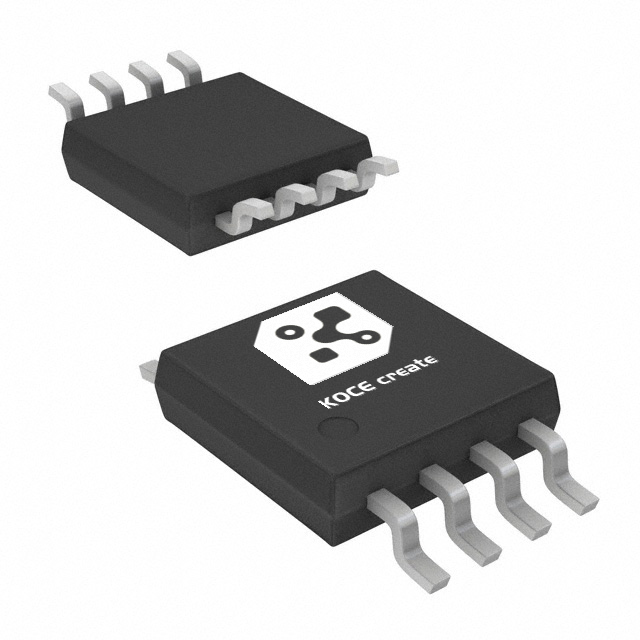

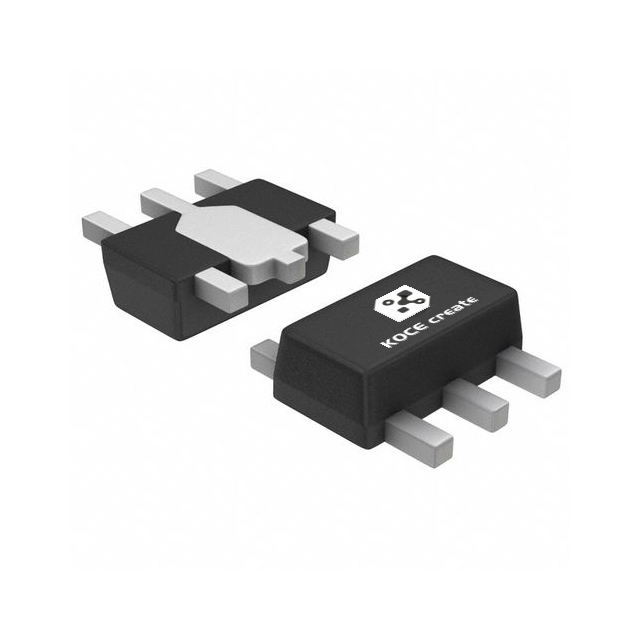

封装:SOT89-5,ESOP8,SOP8

输入电压:2.7V-5.5V

输出电流:ADJ(10mA-1.5A   ±5% )

低压差:100mV

工作电流:250uA

CS电压:50mV

PWM调光频率:3KHz

业务联系请扫码:



概述
这是一款是可以PWM调光的低压差、输出电流100mA-3000mA内可设置的LED恒流驱动芯片。外围简单,器件少,只需一个外接电阻,就可构成一个完整的LED恒流驱动电路,调整外接电阻,可以调节输出电流。通过VDD脚可以进行PWM调光。芯片内置过温保护,超过100℃,会减小输出电流,过热保护时不会有灯闪。内置软启动功能,防止上电时的灯闪。可以通过外部钳位电路使芯片VDD电压保持在工作电压范围,驱动电源电压可以扩展到400V。
产品特点
●VDD工作电压范围:2.7V-5.5V
●输出电流:ADJ(10-1500mA)
软启动,过温保护,2.5V欠压保护
PWM调光频率:3KHz
系统简单,成本低廉
●产品封装:SOT89-5,ESOP8,SOP8
产品应用
●线性LED照明驱动,
●LED手电筒,LED台灯,矿灯,指示灯,装饰灯。



以下参数仅供参考,请具体查询对应规格书,索取资料请联系我们销售人员,我们将热情为您服务!

封装:SOT89-5,ESOP8,SOP8

输入电压:2.7V-5.5V

输出电流:ADJ(10mA-1.5A   ±5% )

低压差:100mV

工作电流:250uA

CS电压:50mV

PWM调光频率:3KHz
