5.5V 2000mA,单节锂电池充电管理芯片
概述
这是一款具有恒流恒压充电模式的锂电池充电管理芯片。适用于单节4.2V锂电池进行快速高效地充电。其采用电流模式 PWM 降压型开关控制结构;内置防倒灌功能,所以实际应用不需要输入端接二极管防倒灌;芯片内置过压保护功能,当芯片的VIN 电压超过6V 之后,芯片关闭,此时芯片的VIN 端可耐压10V。 通过外部电阻设定出高精度的充电电流;内部由分压电阻和精准的参考电压将电池的浮充电压设定在4.2V,同时具有高达±1%的精度。当无输入电源时芯片会自动进入低电流休眠模式,电池的漏电流低至1μA。当充电周期结束后,如果单节电池电压降到4.1V 后,芯片将自动重新对电池进行充电。
产品特点
●工作电源输入:4.7-5.5V
●最大2000mA,可编程充电电流

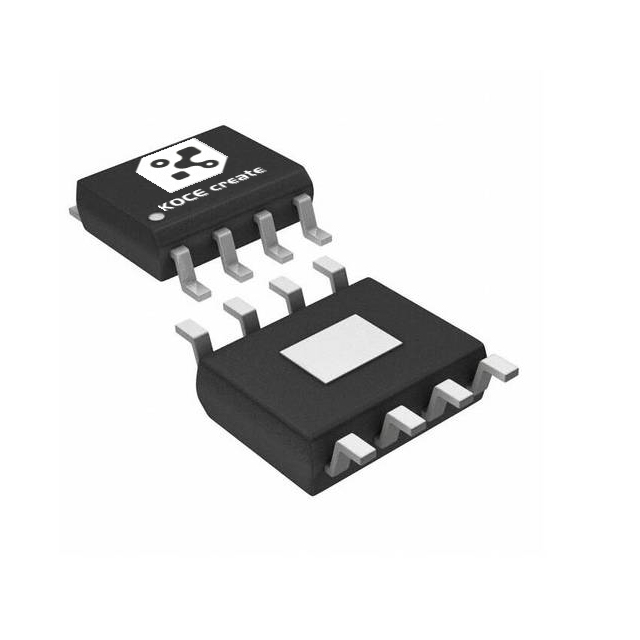

●产品封装:采用 ESOP8 封装。
产品应用
●手持设备,
●便携式笔记本电脑,
●移动电源、充电宝,
●便携式设备、各种充电器等。
以下参数仅供参考,请具体查询对应规格书,索取资料请联系我们销售人员,我们将热情为您服务!
充电类别 | 输入电压 | 浮充电压 | 充电电流 | 静态电流 | 精度 | 状态指示 | 封装 |
---|---|---|---|---|---|---|---|
单节锂电池 | 4.7-5.5V | 4.2V | 2000mA | 24uA | 1% | 单灯 | ESOP8 |
